노란 케이블과 하늘색 케이블 중 무엇을 사야 할까요? 광케이블은 색보다 광섬유 등급과 모듈 규격이 먼저입니다. 같은 LC 커넥터를 써도 싱글모드와 멀티모드는 빛이 전달되는 조건이 다릅니다. OS2와 OM3·OM4를 구분하고 SR·LR 모듈과 맞추는 순서를 알아두면 연결되지 않는 케이블을 다시 구매하는 실수를 줄일 수 있습니다. 현재 지원 조건을 확인하세요.

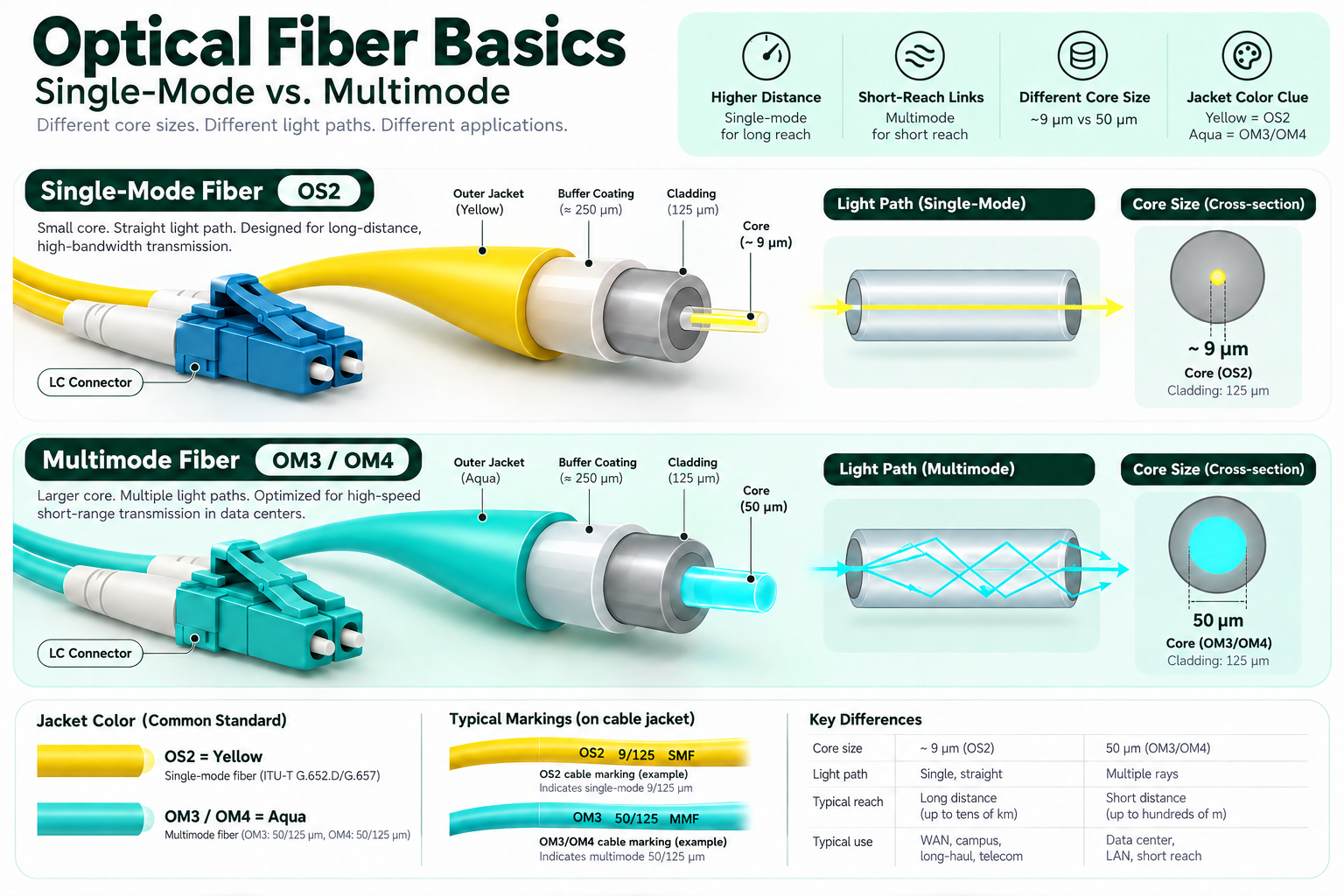

빛이 지나는 코어와 모드의 차이
싱글모드는 작은 코어를 통해 하나의 공간 모드가 전파되도록 설계한 광섬유입니다. 멀티모드는 더 큰 코어로 여러 모드가 전파될 수 있습니다. 흔히 싱글모드를 약 9μm, OM3·OM4 멀티모드를 50μm 코어로 설명하지만 실제 섬유의 상세 치수와 모드 필드 조건은 규격을 확인해야 합니다. 빛의 경로를 직진과 여러 경로로 그리는 비유는 이해를 돕는 단순화입니다. 멀티모드에서는 모드 간 도착 시간 차이가 대역폭과 거리 조건에 영향을 준다는 점을 기억하세요. 모드의 개념과 커넥터 모양은 별개의 분류입니다. 두 광섬유에 모두 LC가 쓰일 수 있으므로 사진에서 단자의 형태만 보고 싱글모드나 멀티모드를 확정할 수는 없습니다. 구매 전 확인하면 재작업을 줄일 수 있습니다. 양단 자료를 함께 모으면 원인을 좁히기 쉽습니다.
재킷 색은 단서이고 표기가 기준
실내 패치 케이블에서 싱글모드는 노란색, OM1·OM2는 주황색, OM3는 하늘색 계열을 흔히 봅니다. OM4는 하늘색이나 보라색 등 다른 식별 색상이 사용될 수 있습니다. 색상 관행은 설치 환경과 제품에 따라 달라질 수 있으므로 외피에 적힌 OS2, OM3, OM4와 제품 문서를 우선 확인하세요. 커넥터 색상도 광섬유 재킷과 별개입니다. LC라는 형태가 같아도 APC와 UPC처럼 연마 방식이 다를 수 있으므로 어댑터와 모듈에 맞는 단면 형식을 골라야 합니다. 오래된 설치에서는 패치 코드와 매설 케이블의 등급이 다를 수 있습니다. 눈앞의 케이블 한 가닥만 확인하지 말고 패널 뒤의 영구 배선과 반대편 패치 코드까지 같은 기준으로 조사하세요. 품번을 함께 기록하세요. 먼저 현재 장비의 정확한 모델을 확인하세요.
| 구분 | 대표 표기 | 선택 단서 |
|---|---|---|
| 싱글모드 | OS2 | 노란색 관행·장거리용 규격 |
| 멀티모드 | OM3·OM4 | 50μm 코어·등급별 거리 |
| 커넥터 | LC·MPO 등 | 광섬유 종류와 별도 확인 |
싱글모드 멀티모드 광케이블 차이, 조건을 비교하며 정리해 보세요. Btagly 무료 문서·텍스트 도구로 점검 기록을 준비하세요.
Btagly 무료 도구 바로가기모듈과 광섬유를 함께 선택
대표적인 10GBASE-SR은 멀티모드, 10GBASE-LR은 싱글모드와 조합합니다. 그러나 SR과 LR이라는 약칭을 모든 속도와 특수 제품에 동일하게 적용하지 말고 전체 규격과 데이터시트를 확인하세요. 이미 매설된 케이블을 쓸 때는 등급뿐 아니라 실제 길이와 접속점, 패치 패널 수를 조사합니다. 먼 거리용 모듈을 고르더라도 부적합한 광섬유가 자동으로 보완되는 것은 아닙니다. 구매 전 양단 모듈과 케이블, 커넥터를 묶어 확인하고 설치 후 손실과 오류를 측정하세요. 접속부를 추가할수록 관리해야 할 지점도 늘어납니다. 거리만 적힌 도면보다 패널과 커넥터 수가 표시된 경로도가 실제 손실 측정과 장애 지점 추적에 더 유용합니다. 구매 전 확인하면 재작업을 줄일 수 있습니다. 이 기준을 구매 점검표에 반영해 보세요.
- 외피 표기와 케이블 성적서를 확인합니다.
- 모듈의 광섬유·커넥터 조건을 대조합니다.
- 청소 후 손실과 링크 오류를 측정합니다.
- 색상만으로 등급을 확정하지 않습니다.
- APC와 UPC를 임의로 맞물리지 않습니다.
- 모듈의 거리 조건은 지정 광섬유 기준입니다.
자주 묻는 질문
하늘색 케이블은 모두 OM4인가요?
아닙니다. OM3와 OM4에 유사한 색이 쓰일 수 있으므로 외피 등급 표기와 품번을 확인하세요.
LC 커넥터면 싱글·멀티를 바꿔 써도 되나요?
커넥터 외형과 광섬유 전송 특성은 별개입니다. 모듈이 요구하는 섬유 등급을 맞춰야 합니다.
마치며
싱글모드와 멀티모드를 구분할 때는 색상에서 출발해도 최종 판단은 표기와 사양으로 해야 합니다. 코어와 전파 모드의 차이를 이해하면 같은 LC 커넥터가 왜 다른 용도로 쓰이는지도 설명할 수 있습니다. 기존 배선을 활용하려면 광섬유 등급, 길이와 접속점을 조사하고 양단 모듈의 요구 조건을 대조하세요. 현장에서 확인한 품번과 손실 측정 결과를 남기는 습관이 케이블 재구매와 불필요한 장애 분석을 줄여줍니다. 양단의 조건을 비교하세요. 양단 자료를 함께 모으면 원인을 좁히기 쉽습니다. 같은 기준으로 비교해야 측정 결과를 해석할 수 있습니다.
