100G QSFP28이라고 적힌 모듈도 케이블과 커넥터가 같지는 않습니다. SR4를 주문했는데 현장 배선이 LC 두 가닥뿐이라면 연결 계획부터 바꿔야 할 수 있습니다. SR4·CWDM4·LR4의 차이를 거리와 광섬유, 커넥터로 나누어 보면 견적서의 복잡한 품번이 실제 배선 조건으로 읽히기 시작합니다. 같은 기준으로 비교해야 측정 결과를 해석할 수 있습니다.
SR4는 병렬 광섬유 구성을 확인
대표적인 100GBASE-SR4는 멀티모드 광섬유를 이용하는 병렬 전송 방식입니다. 일반적인 제품 예시에서 OM3는 최대 70m, OM4는 최대 100m이며 MPO 계열 커넥터를 사용합니다. 송신과 수신에 여러 가닥을 쓰므로 단순한 LC 듀플렉스 배선과는 구성이 다릅니다. MPO의 외형만 확인하지 말고 사용 심선 수와 극성, 패치 패널의 연결 방식도 맞춰야 합니다. 표의 거리는 대표 품번 조건이며 실제 구매에서는 제조사가 적은 케이블 등급과 손실 조건을 함께 확인하세요. SR4의 숫자 4는 병렬 레인 구성을 이해하는 단서입니다. MPO 패치 코드를 주문할 때 극성과 커넥터의 핀 구성을 누락하면 모듈이 정상이어도 송신과 수신의 연결이 맞지 않을 수 있습니다. 설명용 수치와 제품의 보장 사양을 구분해야 합니다.
CWDM4와 LR4는 거리 조건 비교
CWDM4는 서로 다른 파장을 한 쌍의 싱글모드 광섬유에 실어 보내며 대표 제품의 거리는 2km입니다. 100GBASE-LR4도 싱글모드와 LC 듀플렉스를 쓰는 제품이 일반적이지만 대표 도달 거리는 10km로 다릅니다. 커넥터가 같다는 이유로 두 규격을 서로 연결해도 된다고 판단하면 안 됩니다. 양단의 광학 인터페이스가 같은 규격으로 맞아야 하며, 송신 출력과 수신 범위도 비교해야 합니다. 짧은 거리를 연결할 때도 최대 수신 입력과 전체 광 손실을 검토해야 합니다. 파장을 묶어 전송한다는 공통점만으로 세부 광학 조건이 같아지는 것은 아닙니다. 공급사에는 단순히 100G LC라고 요청하지 말고 전체 규격과 거리, 양단 품번을 명시하는 것이 좋습니다. 장비 지원표를 함께 보세요. 양단의 지원 조건을 확인하세요.

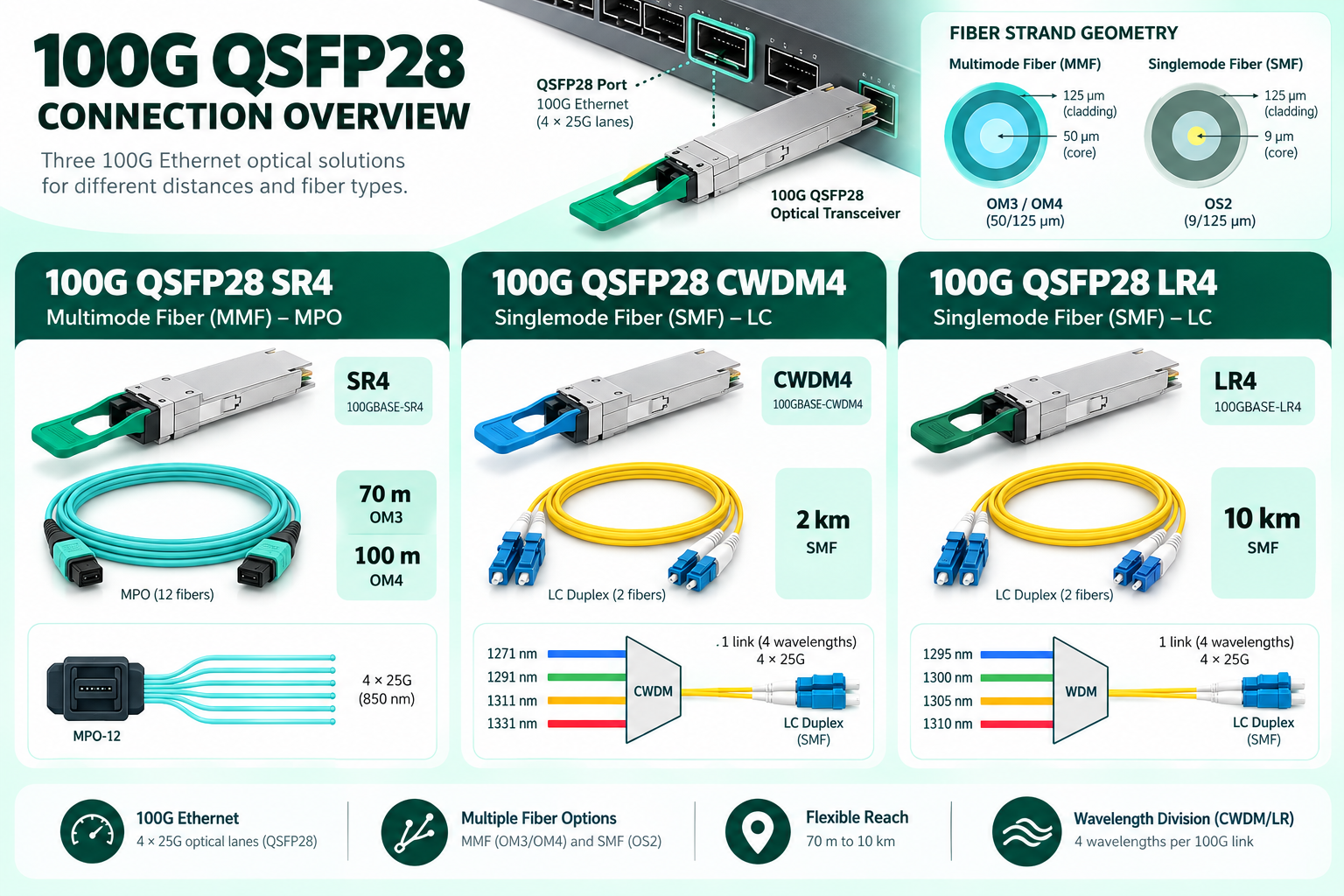

| 대표 규격 | 배선·커넥터 | 대표 거리 |
|---|---|---|
| 100GBASE-SR4 | MMF·MPO | OM3 70m / OM4 100m |
| 100G CWDM4 | SMF·LC 듀플렉스 | 2km |
| 100GBASE-LR4 | SMF·LC 듀플렉스 | 10km |
QSFP28 100G 광모듈 종류, 조건을 비교하며 정리해 보세요. Btagly 무료 문서·텍스트 도구로 점검 기록을 준비하세요.
Btagly 무료 도구 바로가기100G 구매는 배선과 FEC까지 검증
100G 도입은 거리표에서 가장 긴 제품을 고르는 작업이 아닙니다. 기존 배선이 멀티모드인지 싱글모드인지 확인하고 패널과 커넥터를 포함한 실제 경로를 계산합니다. 이어 스위치의 QSFP28 지원 품번과 FEC 요구 조건, 운영체제 제한을 비교합니다. 브레이크아웃 역시 모듈 종류와 호스트 지원이 맞아야 하므로 모든 100G 포트가 동일하게 분할된다고 가정하지 마세요. 설치 후에는 레인별 진단 값과 오류 카운터를 확인하고 양단의 시험 결과를 같은 표에 남기면 좋습니다. 예비품은 광학 규격별로 관리하고 케이블 경로도와 연결 포트 정보를 같이 보관하세요. 유지보수 때 다른 100G 제품을 임의로 넣지 않도록 설치 라벨에도 전체 규격을 적어 두면 도움이 됩니다. 양단의 조건을 비교하세요. 장비 지원표를 함께 보세요.
- 기존 광섬유 등급과 패널 구성을 조사합니다.
- 양단 모듈 규격과 FEC 지원을 비교합니다.
- 손실·오류·트래픽 시험으로 인수합니다.
- MPO 극성과 사용 심선을 확인합니다.
- 거리표는 대표 제품 예시입니다.
- 광학 규격이 다른 LC 모듈을 혼용하지 않습니다.
자주 묻는 질문
100G SR4에 LC 케이블을 바로 연결할 수 있나요?
일반적인 SR4는 MPO 병렬 배선을 사용합니다. LC 듀플렉스용 모듈과 배선 구조가 다릅니다.
CWDM4와 LR4는 같은 LC라서 호환되나요?
커넥터만으로 호환을 판단할 수 없습니다. 동일 광학 규격과 양단 제품 지원 조건을 확인하세요.
마치며
QSFP28 선택의 핵심은 100G라는 속도 뒤에 숨은 광학 규격을 읽는 것입니다. SR4는 병렬 배선과 극성이, CWDM4와 LR4는 파장 구성과 거리 조건이 중요합니다. 기존 배선을 활용할 수 있는지부터 확인하면 모듈 가격 외에 패널 교체와 공사 비용까지 현실적으로 비교할 수 있습니다. 견적 단계에서 양단 품번과 케이블, FEC, 손실 측정 결과를 함께 관리해 설치 후 재작업을 줄이세요. 양단의 조건을 비교하세요. 같은 기준으로 비교해야 측정 결과를 해석할 수 있습니다. 변경한 항목과 결과를 기록하면 다음 점검에 도움이 됩니다.
참고 자료: 공식 참고 문서 1 · 공식 참고 문서 2
