건물 안이면 SR, 건물 밖이면 LR이라는 설명만 믿고 구매하면 배선과 거리 조건을 놓칠 수 있습니다. SR과 LR은 장소 이름이 아니라 광학 인터페이스 규격입니다. 가장 익숙한 10GBASE-SR·LR을 기준으로 파장과 광섬유, 도달 거리를 비교하면 케이블을 바꾸어야 하는 이유와 구매 전 확인할 항목을 함께 이해할 수 있습니다. 양단의 조건을 비교하세요.

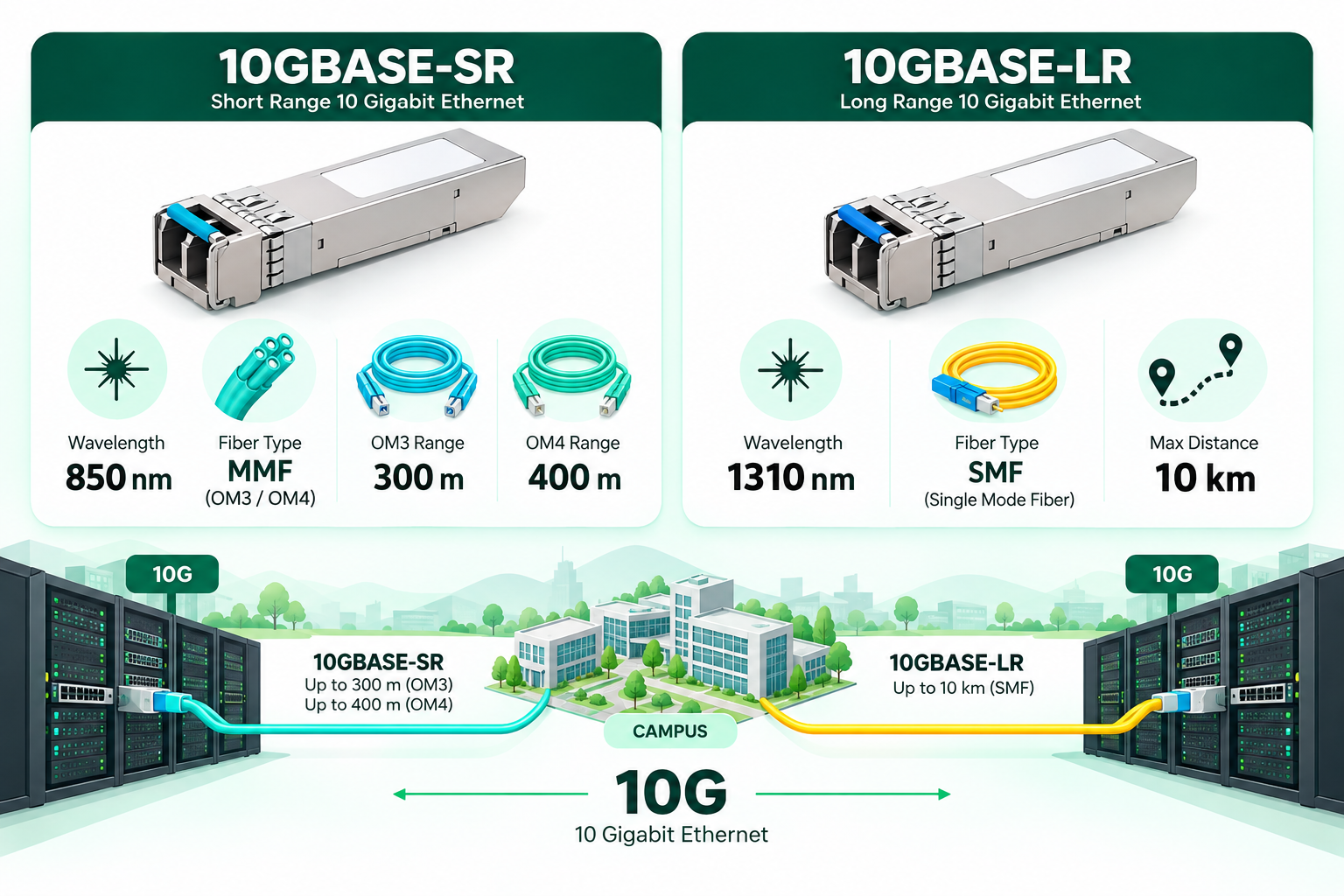

10G SR과 LR의 기본 조합
10GBASE-SR의 대표 조합은 850nm 파장과 멀티모드 광섬유입니다. 일반적인 제품에서 OM3는 300m, OM4는 400m까지 지원하며 더 낮은 등급에서는 허용 거리가 줄어듭니다. 10GBASE-LR은 보통 1310nm와 싱글모드를 이용해 최대 10km를 지원합니다. 이 수치는 10G 규격의 대표 예시이며 100G SR4나 다른 속도 제품의 거리와 섞으면 안 됩니다. 먼저 속도를 포함한 전체 규격 이름을 확인한 다음 광섬유 등급과 커넥터 조건을 비교하세요. 이름이 비슷한 고속 규격도 전송 레인과 케이블 구성은 달라질 수 있습니다. 견적서에서 SR이라는 약칭만 보지 말고 10GBASE-SR처럼 속도를 포함한 전체 표기를 요청하세요. 품번을 함께 기록하세요. 구매 전 확인하면 재작업을 줄일 수 있습니다.
거리 숫자보다 손실 예산 확인
도달 거리는 케이블 길이 하나로 정해지지 않습니다. 송신기의 최소 출력과 수신 감도를 바탕으로 사용할 수 있는 광 손실 예산을 확인하고 커넥터와 융착점, 패널 손실 및 여유를 합산해야 합니다. 수신 전력이 지나치게 큰 경우도 문제가 될 수 있으므로 최대 수신 입력을 함께 봅니다. LR이라고 모든 짧은 링크에 감쇠기가 필요한 것은 아니며 실제 제품의 수신 범위와 측정값으로 판단합니다. 섬유의 파장별 감쇠 차이만으로 SR·LR 선택을 단순화하지 않는 것이 좋습니다. 출력과 감도는 최소·최대 조건을 포함해 읽어야 합니다. 전형적인 값 하나를 계산에 넣고 여유가 충분하다고 결론 내리기보다 제조사가 보장하는 범위와 현장 손실을 비교하세요. 품번을 함께 기록하세요. 점검 결과는 다음 교체 작업에도 활용할 수 있습니다.
| 10G 대표 규격 | 파장·섬유 | 대표 도달 거리 |
|---|---|---|
| 10GBASE-SR | 850nm·MMF | OM3 300m / OM4 400m |
| 10GBASE-LR | 1310nm·SMF | 10km |
| 공통 검증 | 출력·수신 범위 | 손실과 호스트 조건 포함 |
광모듈 SR LR 차이, 조건을 비교하며 정리해 보세요. Btagly 무료 문서·텍스트 도구로 점검 기록을 준비하세요.
Btagly 무료 도구 바로가기현장 용도에 맞춘 선택 순서
랙 사이의 짧은 링크는 기존 멀티모드 배선과 지원 모듈을 활용하는 방안부터 검토할 수 있습니다. 건물 간 연결이나 장거리 경로에서는 싱글모드와 LR 등 적합한 규격을 비교합니다. 다만 건물 내부에도 싱글모드가 있을 수 있으므로 위치보다 실제 배선 정보가 기준입니다. 양단은 같은 광학 규격을 맞추고 장비 호환 목록도 확인하세요. 설치 후에는 송수신 파워와 오류 카운터를 측정하고 커넥터 청결, 극성, 굽힘 상태를 차례로 점검해 링크의 품질을 검증합니다. 케이블을 교체할 때는 한쪽의 송신이 반대편 수신으로 연결되는지도 확인하세요. 모듈의 규격이 맞아도 극성이나 오염 문제는 남을 수 있으므로 정상 링크의 기준값을 함께 보관합니다. 양단의 조건을 비교하세요. 변경한 항목과 결과를 기록하면 다음 점검에 도움이 됩니다.
- 속도를 포함한 광 규격을 확정합니다.
- 기존 광섬유와 전체 경로 손실을 조사합니다.
- 양단 파워와 트래픽 오류를 검증합니다.
- 건물 안팎만으로 모듈을 정하지 않습니다.
- SR과 LR을 서로 마주 연결하지 않습니다.
- 감쇠기 필요 여부는 수신 범위로 판단합니다.
자주 묻는 질문
SR과 LR은 같은 LC니까 연결되나요?
일반적인 10G SR과 LR은 파장과 요구 광섬유가 달라 정상적인 짝이 아닙니다.
LR 모듈은 짧은 거리에서 항상 감쇠기가 필요한가요?
항상 필요한 것은 아닙니다. 해당 제품의 송신 출력과 최대 수신 입력, 실제 손실을 확인하세요.
마치며
SR과 LR의 차이는 파장과 광섬유, 거리 조건을 한 묶음으로 볼 때 명확해집니다. 10G의 거리표를 다른 속도에 적용하지 않고 전체 규격 이름부터 확인하세요. 케이블 길이가 충분히 짧아도 접속점의 손실이나 오염 때문에 문제가 생길 수 있으므로 파워 측정이 필요합니다. 양단 품번과 경로 구성, 송수신 측정값을 같은 문서에 남기면 구매 단계의 판단이 장애 대응 자료로도 이어집니다. 양단 자료를 함께 모으면 원인을 좁히기 쉽습니다. 같은 기준으로 비교해야 측정 결과를 해석할 수 있습니다. 장비와 케이블의 품번을 같은 문서에 정리하세요.
