광섬유가 한 가닥만 남았다면 케이블을 다시 포설하기 전에 BiDi 구성을 검토할 수 있습니다. 서로 다른 파장으로 송신과 수신을 나누어 하나의 섬유에서 양방향으로 통신하기 때문입니다. 다만 모듈 두 개를 같은 품번으로 사면 되는 것은 아닙니다. 양단의 TX와 RX가 서로 맞는 짝인지 확인하는 것이 구매의 핵심입니다. 이 기준을 구매 점검표에 반영해 보세요.
한 가닥에서 파장으로 방향 분리

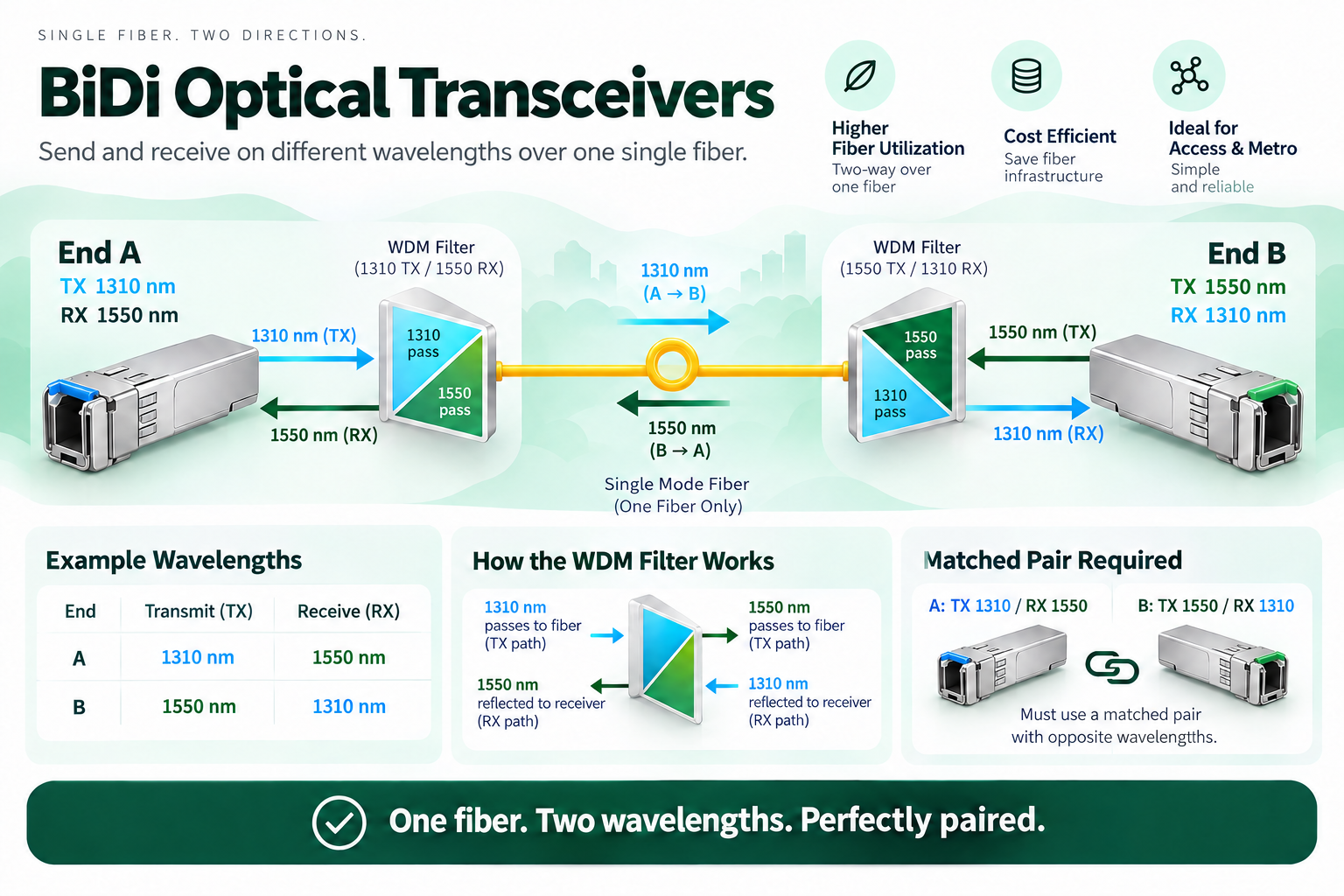

일반적인 듀플렉스 링크가 송신과 수신에 서로 다른 광섬유를 쓰는 반면 단일 섬유 BiDi는 서로 다른 파장을 이용합니다. WDM 필터가 파장에 따라 신호를 분리하므로 같은 섬유 안에서 반대 방향의 통신이 가능합니다. 한 도로에서 방향을 색상으로 구분하는 비유를 떠올리면 이해하기 쉽지만 실제 분리는 시간표가 아니라 파장 선택으로 이루어집니다. 단일 섬유용 BiDi와 멀티모드 듀플렉스 기반의 다른 BiDi 제품을 혼동하지 말고 제품의 섬유 수를 확인하세요. WDM은 파장을 나누는 방법이며 물리적인 코어를 두 개로 만드는 것은 아닙니다. 따라서 단일 섬유의 접속점이 끊기면 양방향 통신이 모두 영향을 받을 수 있다는 운영 특성도 고려하세요. 품번을 함께 기록하세요. 양단 자료를 함께 모으면 원인을 좁히기 쉽습니다.
A와 B의 송수신 파장은 서로 짝
예를 들어 A가 1310nm로 송신하고 1550nm로 수신한다면 B는 1550nm 송신과 1310nm 수신을 지원해야 합니다. 이 조합은 설명용 예시이며 모든 BiDi의 표준 파장쌍은 아닙니다. Cisco의 1000BASE-BX10-U와 D처럼 1310nm와 1490nm를 사용하는 제품도 있습니다. 따라서 A·B, U·D라는 이름뿐 아니라 실제 TX·RX 파장과 속도, 거리, 수신 범위를 대조하세요. 양단에 같은 방향 제품을 연결하면 상대가 내보내는 파장을 제대로 받지 못할 수 있습니다. U와 D 표기만으로 다른 제조사의 제품을 무조건 섞지 마세요. 서로의 송신 파장을 받을 수 있는지와 출력·감도 조건을 확인한 뒤 양단 조합을 시험하는 것이 필요합니다. 양단의 조건을 비교하세요. 장비 지원표를 함께 보세요.
| 설명용 구성 | TX | RX |
|---|---|---|
| A측 예시 | 1310nm | 1550nm |
| B측 예시 | 1550nm | 1310nm |
| BX10 U/D 사례 | 1310 / 1490nm | 실제 품번으로 짝 확인 |
BiDi 광모듈 1코어 전송 원리, 조건을 비교하며 정리해 보세요. Btagly 무료 문서·텍스트 도구로 점검 기록을 준비하세요.
Btagly 무료 도구 바로가기코어 절감과 전체 공사비는 별개
BiDi는 필요한 광섬유 심선을 줄여 기존 관로의 여유를 확보하는 데 도움이 됩니다. 그러나 코어 수가 줄었다고 전체 포설비가 반드시 절반이 되는 것은 아닙니다. 현장 공사비에는 관로와 인건비, 접속함, 측정과 예비 심선 같은 요소가 포함됩니다. 모듈의 가격과 양단 예비품 관리 비용도 비교해야 합니다. 구매 전에 기존 단일모드 섬유의 길이와 손실을 조사하고 양방향 파워를 시험하세요. 장애 시에는 파장쌍까지 확인할 수 있도록 양단 라벨을 문서화하는 것이 좋습니다. 방향별 모듈을 혼동하지 않도록 설치 위치와 TX·RX를 라벨에 적으세요. 재고에는 양단을 한 세트로 표시하면 장애 때 잘못된 방향의 예비품을 가져가는 실수를 줄일 수 있습니다. 양단의 조건을 비교하세요. 구매 전 확인하면 재작업을 줄일 수 있습니다.
- 단일 섬유용인지 제품 사양을 확인합니다.
- 양단 TX·RX와 속도·거리를 맞춥니다.
- 양방향 파워를 측정하고 라벨을 붙입니다.
- 파장쌍은 제품별로 다릅니다.
- 단일 코어 절감과 전체 공사비 절감을 구분합니다.
- 예비 모듈도 방향별로 관리합니다.
자주 묻는 질문
BiDi는 모두 1310nm와 1550nm를 쓰나요?
아닙니다. 1310/1490nm 등 다른 조합도 있으므로 각 제품의 TX와 RX를 확인해야 합니다.
BiDi 모듈 두 개를 같은 방향으로 사도 되나요?
단일 섬유 파장쌍 제품은 보통 서로 반대 방향의 짝이 필요합니다. 호환 품번을 양단으로 확인하세요.
마치며
BiDi의 장점은 남은 광섬유를 더 효율적으로 사용할 수 있다는 점입니다. 하지만 한 가닥이라는 특징보다 중요한 것은 양단 파장쌍과 수신 조건을 맞추는 일입니다. 속도와 거리만 같은 제품을 고르지 말고 TX·RX를 교차 확인하세요. 포설비 절감은 현장 여건과 유지보수 비용까지 계산해야 현실적인 판단이 됩니다. 양단 라벨과 파워 측정값을 남기면 예비품 교체와 향후 증설에서도 같은 기준을 유지할 수 있습니다. 품번을 함께 기록하세요. 점검 결과는 다음 교체 작업에도 활용할 수 있습니다. 양단 자료를 함께 모으면 원인을 좁히기 쉽습니다.
