링크가 가끔 끊긴다고 광모듈부터 교체하면 원인을 놓칠 수 있습니다. 오염된 커넥터나 굽힌 케이블도 수신 파워를 떨어뜨립니다. DDM·DOM 값과 광파워메터 측정을 함께 읽으면 모듈과 경로 중 어디를 점검할지 판단하기 쉽습니다. dBm과 dB의 차이부터 양방향 측정 순서까지 현장에서 재사용할 수 있는 기준을 정리합니다. 장비 모델과 모듈의 품번을 기록하세요.
DDM과 DOM에서 확인하는 값
DDM 또는 DOM은 모듈이 지원하는 디지털 진단 정보를 뜻하며 송신·수신 광 파워, 온도, 전압과 레이저 바이어스 등을 볼 수 있습니다. 모든 모듈과 호스트가 같은 항목을 제공하지는 않으며 표시가 없다고 즉시 불량인 것도 아닙니다. 지원되는 장비에서는 인터페이스의 트랜시버 상세 조회 명령으로 값을 확인합니다. 예를 들어 일부 Cisco 플랫폼은 show interfaces transceiver detail을 사용하지만 문법은 모델별로 확인해야 합니다. 경보 임계값과 실제 값, 측정 시각을 함께 기록하세요. 진단 센서의 정확도와 경보 임계값은 제품에 따라 다릅니다. 경보가 없다는 이유만으로 여유가 충분하다고 결론 내리지 말고 정상 시점의 기준값과 변화 추이를 함께 보세요. 현재 지원 조건을 다시 점검하세요.

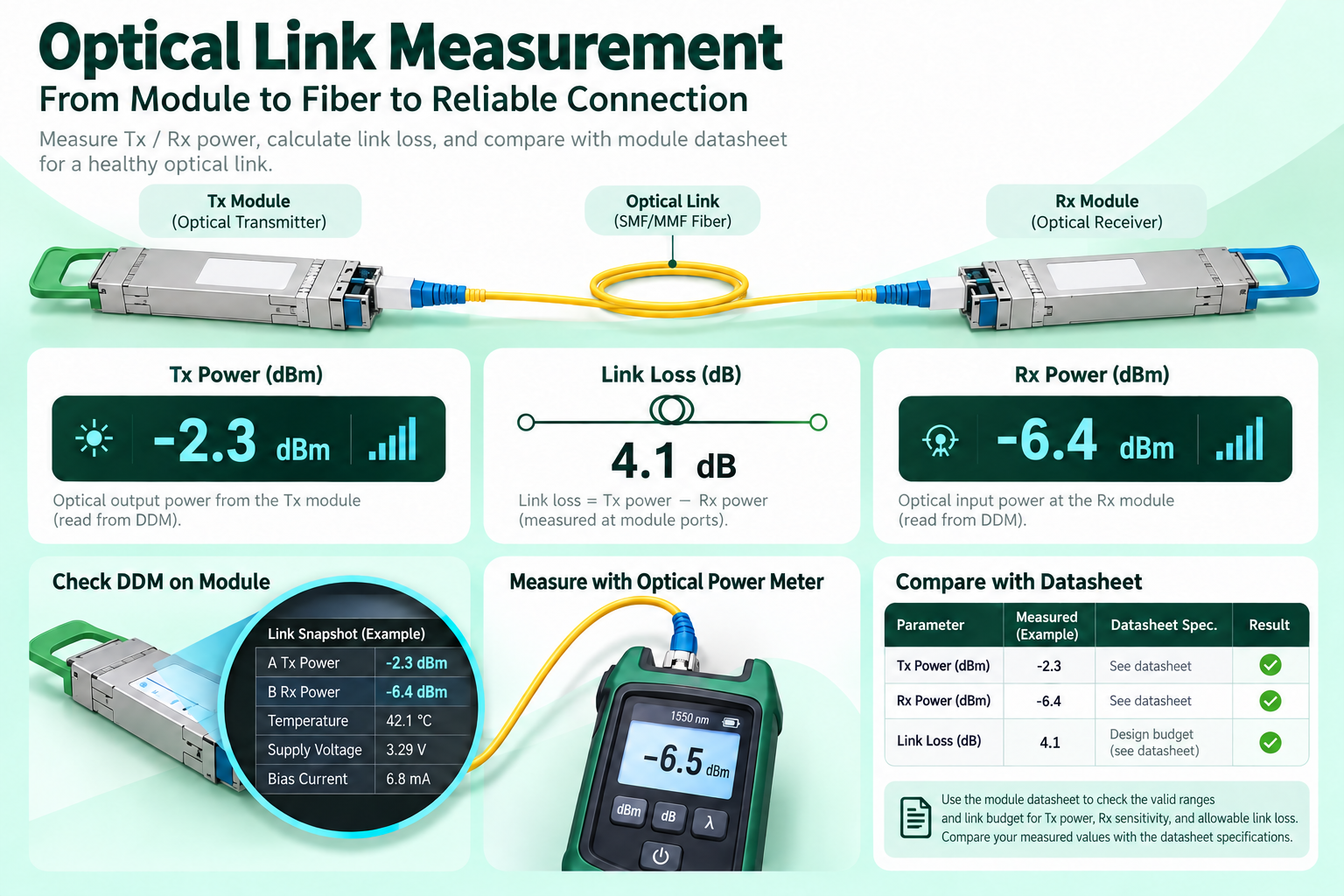

dBm 파워와 dB 손실을 구분
dBm은 1mW를 기준으로 나타낸 절대 광 파워이고 dB는 두 값의 비율이나 손실을 표현합니다. 설명용으로 송신이 -2dBm이고 해당 신호의 수신이 -5dBm이면 두 지점의 차이는 3dB입니다. 이는 같은 방향의 비교 예시이며 서로 다른 파장이나 양방향 값을 섞으면 안 됩니다. 광파워메터는 수신 전력을 측정할 수 있지만 경로의 삽입 손실을 검증하려면 적절한 광원과 기준 설정이 필요합니다. 측정 파장과 어댑터, 커넥터 청결 및 장비의 교정 상태를 함께 확인하세요. 서로 다른 장비에서 읽은 값은 센서 정확도의 영향을 받을 수 있습니다. 정밀한 인수 시험에서는 교정된 계측기와 정해진 기준 절차를 사용해 비교 가능한 결과를 확보하세요. 양단의 조건을 비교하세요. 점검 결과는 다음 교체 작업에도 활용할 수 있습니다.
| 항목 | 단위 | 해석 |
|---|---|---|
| Tx·Rx 파워 | dBm | 지점의 절대 광 파워 |
| 경로 손실 | dB | 기준 대비 감소량 |
| 진단 값 | 제품별 | 데이터시트·경보와 비교 |
광모듈 광파워 측정 및 불량 확인, 조건을 비교하며 정리해 보세요. Btagly 무료 문서·텍스트 도구로 점검 기록을 준비하세요.
Btagly 무료 도구 바로가기불량 판정은 양방향과 기준값 비교
광모듈의 정상 범위를 하나의 dBm 숫자로 외우면 제품별 차이를 놓칩니다. 데이터시트의 송신 범위와 수신 감도, 최대 수신 입력 및 진단 정확도를 기준으로 판단하세요. 값이 낮다면 커넥터를 검사·청소하고 굽힘과 패널 접속점을 확인한 뒤 양방향을 다시 측정합니다. 정상 예비품으로 교체할 때도 한 조건씩 바꾸고 결과를 비교합니다. 케이블이나 모듈을 들여다보지 말고 광원 상태에 맞는 안전 절차와 계측 장비를 사용하세요. 반복 오류는 시간별 파워와 온도 기록으로 추적할 수 있습니다. 같은 방향의 송신과 수신을 연결해 기록해야 손실 해석이 가능합니다. 양방향 값을 각각 저장하면 특정 방향만 약한지 확인할 수 있고 커넥터나 송신부를 점검할 순서도 정하기 쉽습니다. 양단의 조건을 비교하세요. 장비 지원표를 함께 보세요.
다음은 일부 플랫폼의 조회 CLI 예시이며 실제 장비 캡처가 아닙니다. 명령 지원 여부는 해당 모델의 공식 참조를 확인하세요.
show interfaces transceiver detail- 양단 진단 값과 시각을 저장합니다.
- 커넥터를 검사·청소하고 경로를 점검합니다.
- 같은 파장과 기준으로 측정값을 비교합니다.
- DDM 미지원과 고장을 구분합니다.
- 모든 제품에 같은 수신 임계값을 적용하지 않습니다.
- 파워메터 단독 측정과 삽입 손실 시험을 구분합니다.
자주 묻는 질문
RX가 몇 dBm이면 무조건 불량인가요?
보편적인 한 숫자는 없습니다. 해당 모듈의 감도·최대 입력과 실제 링크 조건을 비교해야 합니다.
광파워메터 하나로 경로 손실을 확정할 수 있나요?
수신 파워 측정과 삽입 손실 시험은 다릅니다. 손실 시험에는 광원과 적절한 기준 설정이 필요합니다.
마치며
광 파워 점검은 숫자를 읽는 일보다 같은 기준으로 비교하는 일이 중요합니다. dBm으로 표시된 송수신 파워와 dB로 표현한 손실을 구분하고 양단의 파장과 측정 조건을 맞추세요. DDM 값은 유용한 단서지만 경로 검사와 계측 시험을 대신하는 만능 판정값은 아닙니다. 커넥터 청소와 정상 예비품 비교, 시간별 온도·오류 기록을 함께 남기면 광모듈 불량과 배선 문제를 더 체계적으로 나눌 수 있습니다. 품번을 함께 기록하세요. 같은 기준으로 비교해야 측정 결과를 해석할 수 있습니다. 변경한 항목과 결과를 기록하면 다음 점검에 도움이 됩니다.
